折りたたみ釈台 4



正面全体(完成状態)

幅:600o×奥行き:370o×高さ:330o 重さ:
3.5sくらい


折りたためる釈台です。

正面右側斜め全体(完成状態)


材質:桐


桐幅はぎ材を使いました。

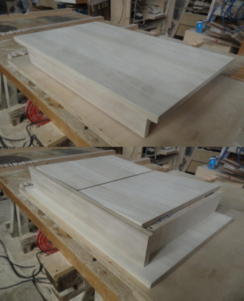

正面全体(折りたたんだ状態)

幅:600o×奥行き:370o×高さ:113o

正面右側斜め全体(折りたたんだ状態)


@片方の側板を開きます。
Aもう一方の側板を開きます。


B正面板を開きます。
C正面板と側板をマグネットキャッチにつけて完
成です。

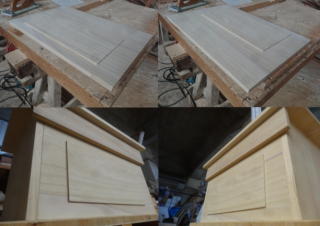

正面板斜め全体

お客様のご希望で正面板は段差を作るために少しまわりを削り
ました。

幕板部分拡大


幕板は木ダボでつけました。

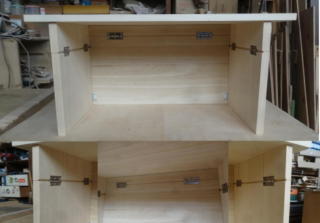

丁番部分拡大

側板と正面板は勢いよく開かないようにフリーストップヒンジを使
いました。
